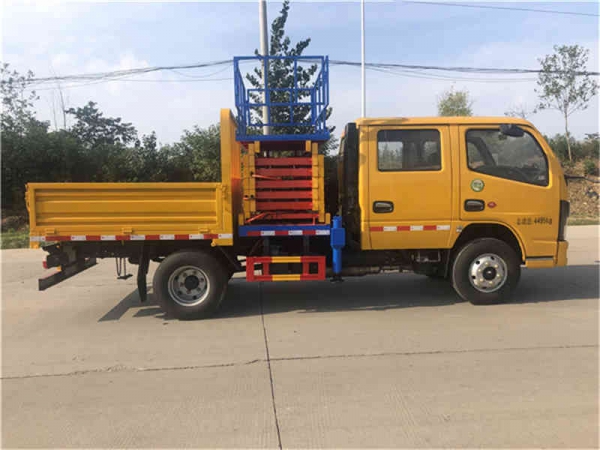

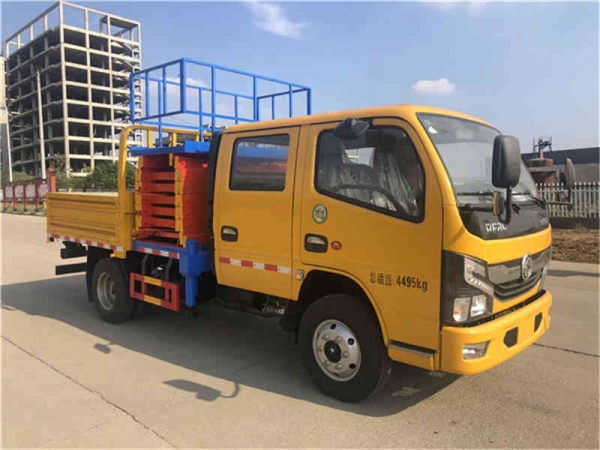

主要特點：
1、 剪叉式平臺支架均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、 前H型支腿垂直升降，穩定性好，操作靈活；
3、 平臺操作采用手動閥，操作平穩、可靠，維護方便；
4、 平臺采用限位閥****大作業高度，安全有保障；
5、 工作平臺圍欄采用螺栓連接，方便拆卸，適用范圍廣；
6、 平臺上鋪設防滑花紋鋼板；
7、可以在平臺上選裝電動**盒，方便平臺上部操作；
1、高空作業車工作用途

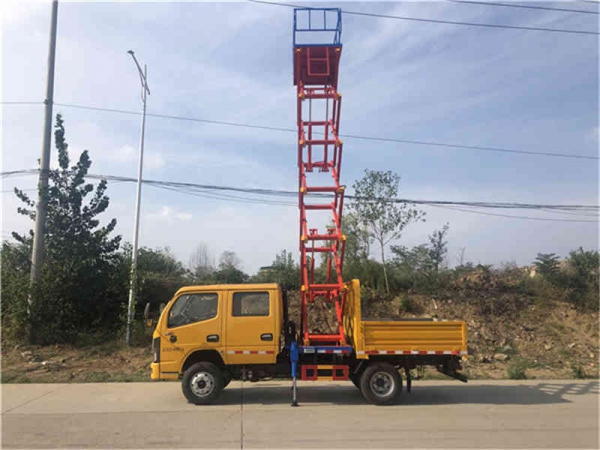

通過剪叉式支架的伸展將作業人員和作業工具垂直送到指定的高空作業位置進行高空作業。
2.適用標準
供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
3、 主要技術參數
|
車型號 |
HNY5042JGKE6 |
|
|||||||
|
主要技術參數 |
底盤型號 |
長×寬×高 |
后懸 |
總質量（Kg） |
軸距 |
發動機排放 |
|
||
|
EQ1045DJ3CDF |
5990×2000× 2750 |
1642 |
4495 |
3308 |
國Ⅵ |
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
上裝基本配置 |
平臺支架 |
支架形式 |
剪叉式 |
|
|||||
|
材料 |
型材Q345B/4mm |
|
|||||||
|
臂架截面 |
四邊形 |
|
|||||||
|
作業工況 |
**大作業高度 |
8m/10m |
|
||||||
|
額定起重量 |
500kg |
|
|||||||
|
平臺尺寸 |
8m：長**0×寬1700 |
|
|||||||
|
10m：長**0×寬1900 |
|
||||||||
|
支腿 |
支腿型式 |
前H型 |
|
||||||
|
支腿材料 |
Q345B/5mm |
|
|||||||
|
支腿跨距 |
橫向：1620 |
|
|||||||
|
液壓鎖 |
兩個支腿都帶雙向液壓鎖 |
|
|||||||
|
車廂 |
材料 |
優質碳鋼型材沖壓成型 |
|||||||
|
結構 |
左右墻板可翻開180°，后門也可翻開180° |
||||||||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||||||||
|
圍欄 |
材料 |
優質碳鋼￠25圓管 |
|||||||
|
尺寸 |
長X寬X高：**0X1700/1900X800 |
||||||||
|
連接方式 |
螺栓連接方便拆卸 |
||||||||
|
安全帶 |
一副 |
||||||||
|
液壓系統 |
液壓油箱 |
65L；帶液位表 |
|||||||
|
齒輪泵 |
定量泵，流量25ml/r |
||||||||
|
工作壓力 |
帶壓力表；16MPa |
||||||||
|
液壓閥組 |
手動液壓閥組 |
||||||||
|
油缸 |
2只；帶雙向液壓鎖進行鎖止，保證安全 |
||||||||
|
操作系統 |
支腿 |
手動操作，同步伸縮 |
|||||||
|
操作方式 |
手動 |
||||||||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
||||||||
|
標識及標牌 |
清晰、醒目、**不褪色 |
||||||||
4、主要液壓元件清單
|
序號 |
貨物名稱 |
規格 |
產地 |
制造商名稱 |
單位 |
數量 |
|
1 |
齒輪泵 |
CB-FC25 |
河北邢臺 |
睿智辰誠 |
臺 |
1 |
|
2 |
多路閥 |
DL-8I-2 |
江蘇揚州 |
揚州中梅 |
只 |
1 |
|
3 |
液壓鎖 |
SO-K8L-30 |
江蘇揚州 |
揚州中梅 |
只 |
2 |
|
4 |
垂直油缸 |
80/55*460 |
湖北隨州 |
湖北恒力 |
只 |
2 |
